Калькулятор

Усилия
N (т)
Nmin (т)
M (т·м)
Q (т)
Размеры
ls (мм)
bs (мм)
c (мм)
n (шт)
Болты
Диаметр (мм)
24
  • 12
  • 16
  • 20
  • 24
  • 30
  • 36
  • 42
  • 48
  • 56
  • 64
  • 72
  • 80
  • 90
  • 100
  • 110
  • 125
  • 140
Тип
с анк.плитой глухой
  • с отгибом
  • с анк.плитой глухой
  • с анк.плитой съёмный
  • прямой
  • конический (распорный)
Сталь
09Г2С-4, 09Г2С-6
  • Ст3пс4, Ст3пс2, Ст3сп4, Ст3сп2
  • 09Г2С-4, 09Г2С-6
Бетон
Класс
B15
  • B10
  • B12.5
  • B15
  • B20
  • B25
  • B30
Коэффициент
1.35
  • 1.05
  • 1.18
  • 1.35
1.05
1.18
1.35
Динам. нагрузка
Проверка
1.00
1.25
1.57
2.25
3.15
Результаты расчёта
Введены не все исходные данные

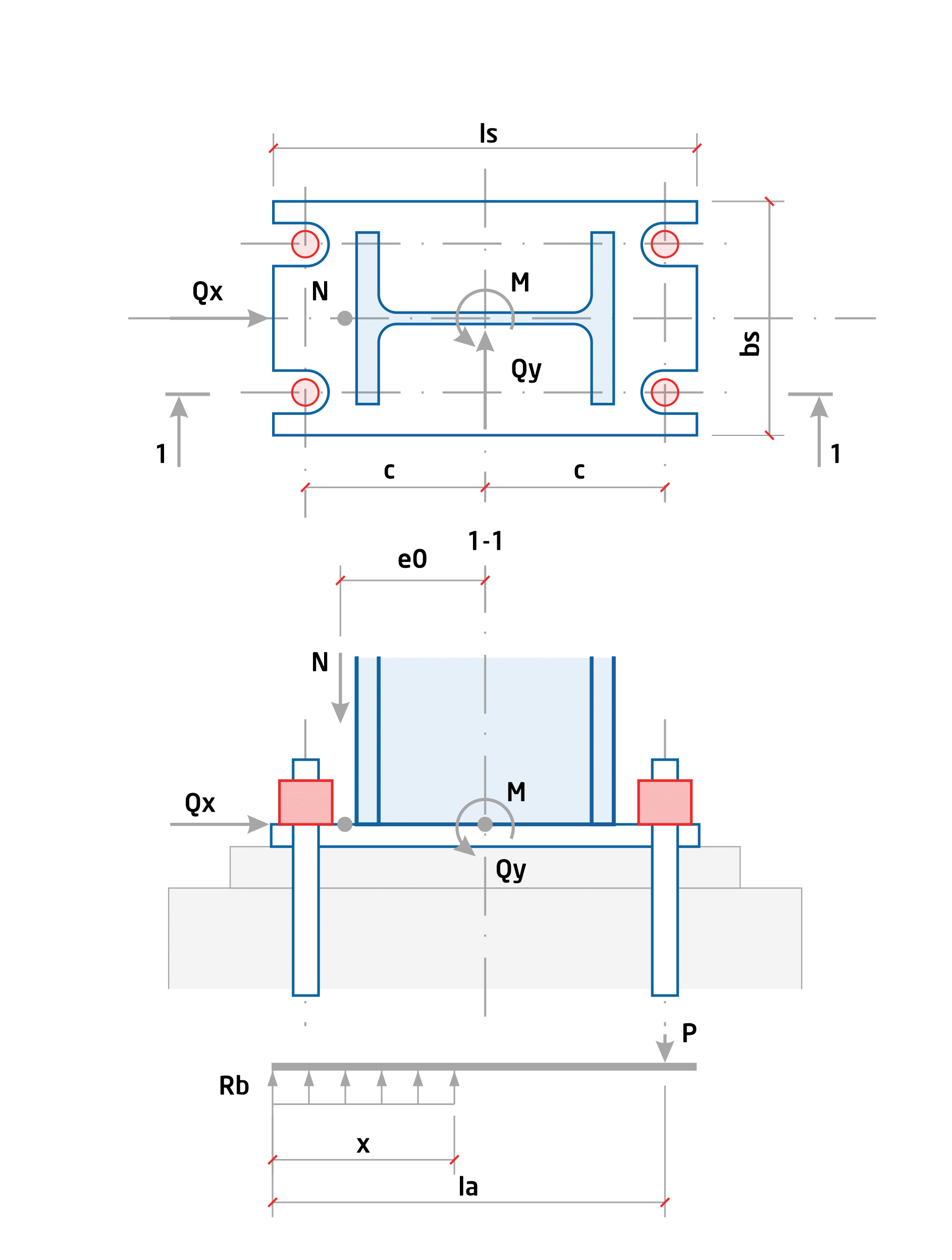

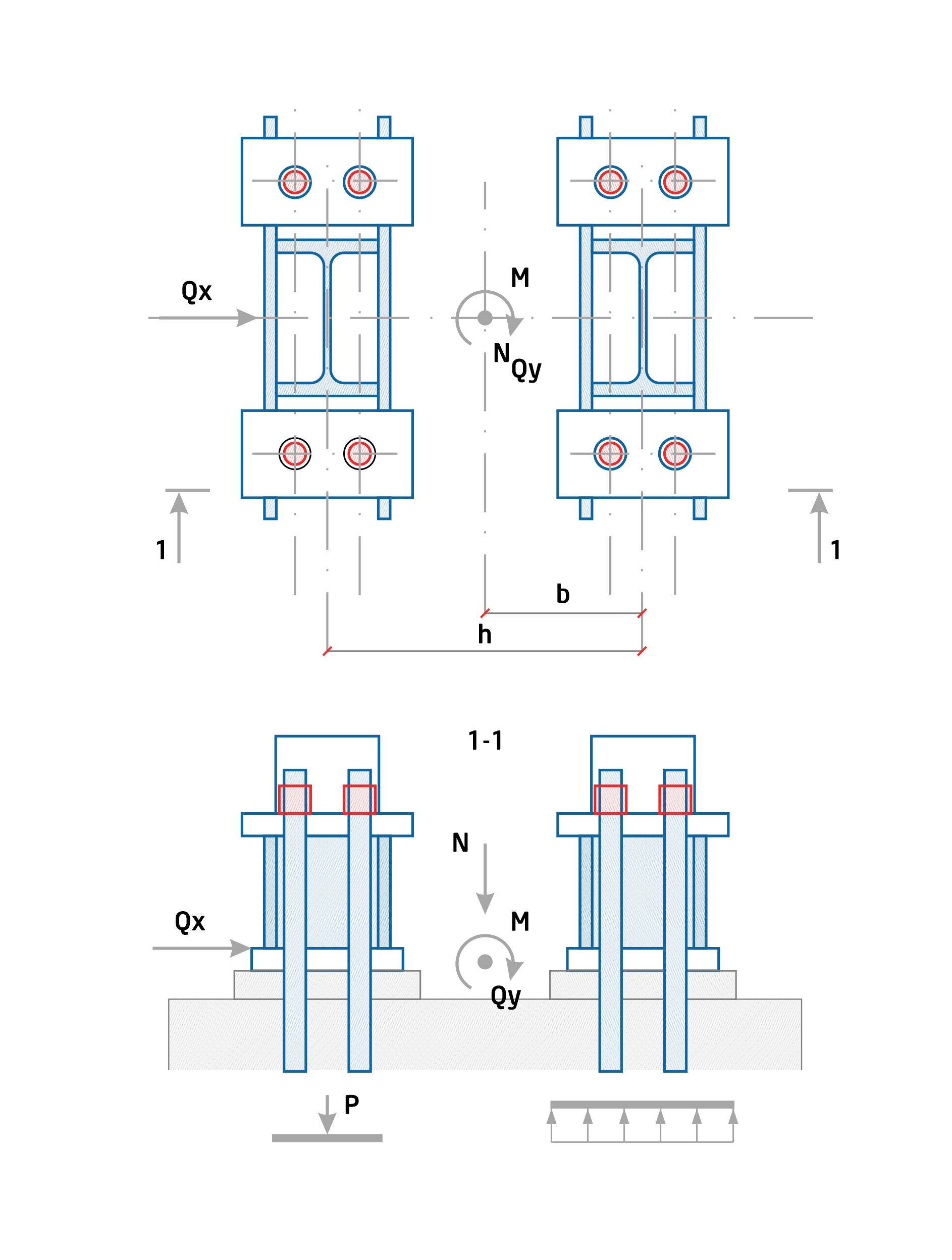

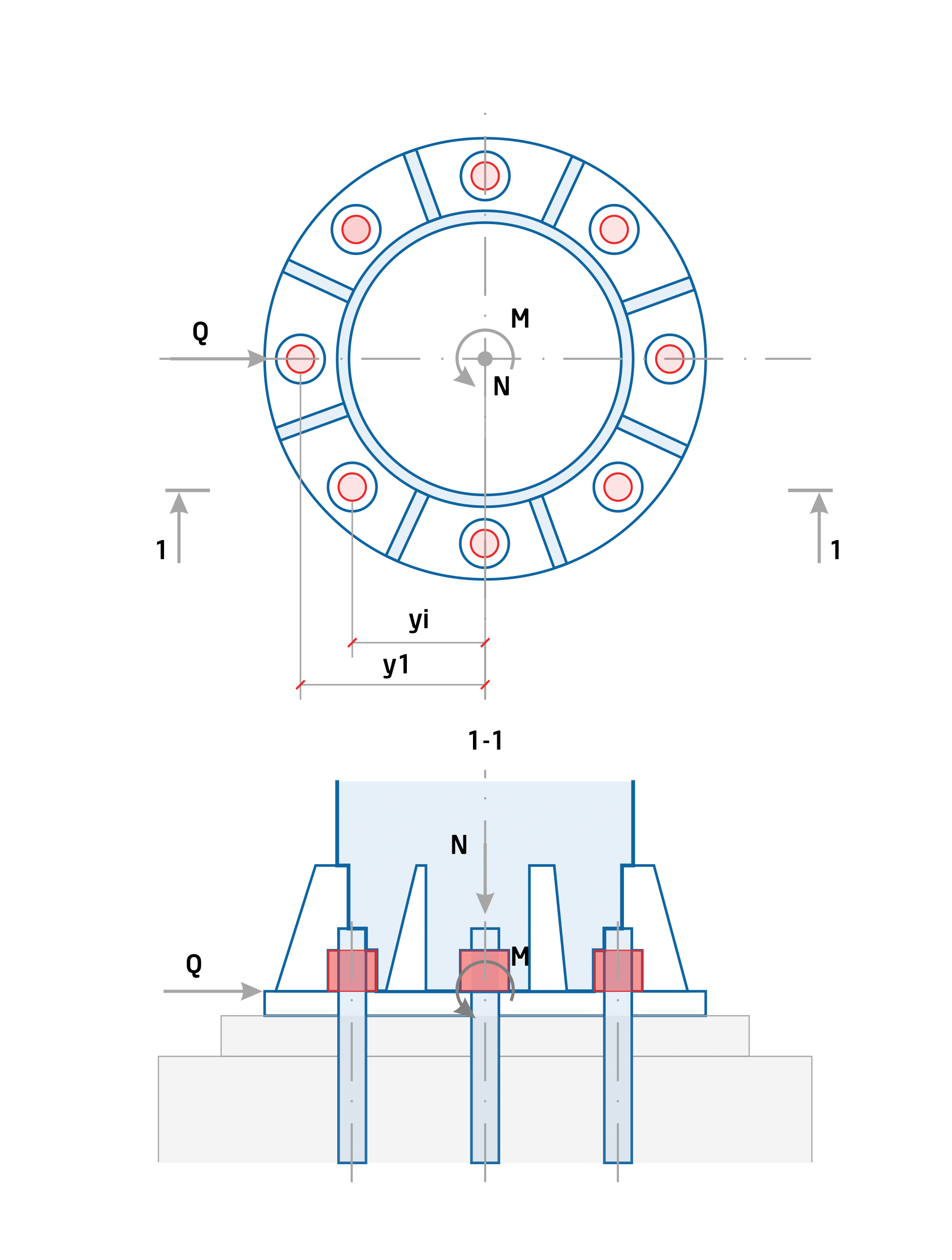

N -  нормальная сила, положительно направленна вниз

Nmin - минимальная нормальная сила от которой определяется сдвиговое усилие

M - момент в плоскости колонны

Q - горизонтальная нагрузка

ls - длина опорной плиты колонны

bs - ширина опорной плиты колонны

c - расстояние от оси колонны до болта; считается что болты располагаются симметрично; не может быть больше ls/2

n - количество болтов на одной стороне

Диаметр болта - выбрать из списка

Тип болта - выбрать из списка: с отгибом, в анкерной плитой глухой или съёмный, прямой, конический (распорный).

Марка стали болта - выбрать из списка из двух возможным вариантов согласно СП 16.13330.2011

Класс бетона - выбрать из списка класс бетона фундамента.

Коэффициент k0 - выбрать из списка; коэффициент, зависящий от типа сооружения, типа нагрузки и типа болта.

Проверка на выносливость - поставить или убрать галочку;выполняется при наличии динамических нагрузок. При выборе коэффициент k0 автоматические принимает значение для динамических нагрузок.

Коэффициент α - выбрать из списка; зависит от количества циклов нагружения.



Таблица 14
Даиметр резьбы болтов d, мм   10     12     16     20     24     30     36   42 48
Допускаемый максимальный крутящий момент M при затяжке конструктивных болтов, Н·м 12 24 60 100 250 550 950 1500 2300
Расчетная площадь поперечного сечения шпилек нетто
Диаметр резьбы болтов dРасчётная площадь поперечного сечения болтов по резьбе Aas, см2
100.571
120.842
161.57
202.45
243.52
305.6
368.26
4211.2
4819.72
5620.29
6426.75
7234.58
8043.44
9055.91
10069.95
11085.56
125111.91
140141.81

ГОСТ 24379.0-2012 "Болты фундаментные. Общие технические условия", таблица А.1

Расчётные споротивления растяжению фундаментных болтов
Наминальный
диаметр болтов,
мм
Расчётные сопротивления Rba, Н/мм2
по ГОСТ 535*по ГОСТ 19281*
Ст3пс4, Ст3пс2, Ст3сп4, Ст3сп209Г2С-4, 09Г2С-6
12200265
16200265
20200265
24190245
30190245
36190230
42180230
48180230
56180230
64180220
72180220
80180220
90180210
100180210
110165210
125165210
140165210

СП 16.13330.2011 "Стальные конструкции", стр. 127, таблица Г.7

Таблица Г.1
Конструкция болта С отгибом С анкерной плитой Прямой Конический (распорный)
глухой съёмный
Диаметр (болта по резьбе) d, мм 12-48 12-140 56-125 12-48 6-48
Эскиз С отгибом Глухой с анкерной плитой Съёмный с анкерной плитой Прямой Конический (распорный)
Минимальная глубина заделки H25 d15 d30 d10 d10 d (8 d)*
Наименьшее расстояние между болтами 6 d8 d 10 d5 d 8 d
Наименьшее расстояние от оси болта до грани фундамента 4 d6 d 6 d5 d 8 d
Коэффициент нагрузки χ 0.4 0.4 0.25 0.6 0.55
Коэффициент стабильности затяжки k 1.9 (1.3)** 1.9 (1.3) 1.5 2.5 (2) 2.3 (1.8)
* В скобках дана глубина заделки болтов диаметром менее 16 мм.
** В скобках приведены значения коэффициента k для статических нагрузок

СП 43.13330.2012 "Сооружения промышленных предприятий", таблица Г.7.1

Таблица Г.2
Коэффициент μ Диаметр болта, мм
0.9 10 - 12
1 16
1.1 20 - 24
1.3 30 - 36
1.6 42 - 48
1.8 56 - 72
2 80 - 90
2.2 100 - 125
2.5 140
Таблица Г.3
Коэффициент α Число циклов нагружения
3.15 0.05 · 106
2.25 0.2 · 106
1.57 0.8 · 106
1.25 2 · 106
1 5 · 106 и более
Цены Фотогалерея Документация Описание
Цены
Наименование Марка стали Диаметр Длина, мм Масса, кг Покрытие Стоимость за ед.
Болт фундаментный 2.1 М24х900 Болт фундаментный 2.1 М24х900 09Г2С М24 900 5,07 без покрытия 1 258,00
Болт фундаментный 2.1 М24х900 Болт фундаментный 2.1 М24х900 Ст3 М24 900 5,07 без покрытия 1 247,00
Болт фундаментный 2.1 М24х900 Болт фундаментный 2.1 М24х900 09Г2С-6 М24 900 5,07 без покрытия 1 296,00
Болт фундаментный 2.1 М24х1320 Болт фундаментный 2.1 М24х1320 09Г2С М24 1320 6,56 без покрытия 1 491,00
Болт фундаментный 2.1 М24х1320 Болт фундаментный 2.1 М24х1320 Ст3 М24 1320 6,56 без покрытия 1 475,00
Болт фундаментный 2.1 М24х1320 Болт фундаментный 2.1 М24х1320 09Г2С-6 М24 1320 6,56 без покрытия 1 536,00
